Resolver problemas dentro de uma empresa nem sempre é simples. Muitas vezes, um erro ou falha pode ter várias causas ocultas, dificultando a identificação da raiz do problema.
O Diagrama de Ishikawa, também chamado de Diagrama de Causa e Efeito ou Espinha de Peixe, é uma ferramenta visual que ajuda a mapear e entender as causas de um problema, permitindo que gestores tomem decisões mais estratégicas.
Neste artigo, você vai aprender o que é o Diagrama de Ishikawa, como aplicá-lo e exemplos práticos de uso para melhorar os processos da sua empresa.
O que é o Diagrama de Ishikawa?
Criado pelo professor japonês Kaoru Ishikawa na década de 1960, o Diagrama de Ishikawa é uma ferramenta gráfica que permite visualizar todas as possíveis causas de um problema específico.
Ele se parece com a estrutura de uma espinha de peixe, onde:
📌 A cabeça representa o problema central.
📌 As espinhas principais representam categorias de causas.
📌 As subespinhas mostram as causas detalhadas dentro de cada categoria.
Este método é amplamente utilizado na gestão da qualidade, produção industrial, logística e até no atendimento ao cliente.
Benefícios do Diagrama de Ishikawa
✔ Ajuda a identificar a causa raiz dos problemas
✔ Organiza as informações de forma visual e intuitiva
✔ Facilita a colaboração da equipe na análise de problemas
✔ Permite tomada de decisões baseadas em dados concretos
✔ Evita soluções superficiais que não resolvem o problema por completo
Agora, vamos aprender como construir um Diagrama de Ishikawa passo a passo.
Como construir um Diagrama de Ishikawa?
1. Defina o problema a ser analisado
O primeiro passo é escolher um problema específico que precisa ser resolvido.
💡 Exemplo: “Alta taxa de retrabalho na produção de peças metálicas”.
Esse problema será a cabeça do peixe no diagrama.
2. Escolha as categorias de causas
As causas do problema geralmente se dividem em seis grandes categorias, conhecidas como os 6M da Qualidade:
📌 Máquina – Equipamentos, tecnologia e ferramentas utilizadas.
📌 Mão de obra – Capacitação, treinamento e desempenho da equipe.
📌 Material – Qualidade e especificação dos insumos utilizados.
📌 Método – Processos, fluxos de trabalho e padronizações.
📌 Meio ambiente – Condições físicas e fatores externos.
📌 Medição – Falhas em métricas e controle de qualidade.
Se necessário, essas categorias podem ser adaptadas para o contexto da empresa.
3. Liste as causas dentro de cada categoria
Agora, para cada M da matriz, liste as possíveis causas do problema.
💡 Exemplo prático – Problema: Alta taxa de retrabalho em peças metálicas
| Categoria | Possíveis Causas |
|---|---|
| Máquina | Máquinas descalibradas, falta de manutenção |
| Mão de obra | Funcionários sem treinamento adequado |
| Material | Matéria-prima de baixa qualidade |
| Método | Processo de fabricação com etapas desnecessárias |
| Meio ambiente | Temperatura e umidade afetando o material |
| Medição | Ferramentas de medição imprecisas |
Essas informações serão as espinhas do diagrama, ramificando-se da categoria principal para as causas específicas.
4. Analise as informações e identifique a causa raiz
Agora que o diagrama está completo, analise os dados e identifique a causa mais provável do problema.
Pergunte-se:
🔹 Qual fator aparece com mais frequência?
🔹 Quais são as causas mais críticas para o problema?
🔹 Podemos testar uma solução para validar a causa principal?
5. Proponha soluções e implemente melhorias
Com base na análise do diagrama, desenvolva um plano de ação para eliminar ou reduzir a causa raiz.
💡 Exemplo de soluções para o problema de retrabalho na produção:
✔ Fazer manutenção preventiva nas máquinas.
✔ Treinar funcionários sobre os procedimentos corretos.
✔ Mudar para um fornecedor de matéria-prima mais confiável.
✔ Revisar os processos e eliminar etapas desnecessárias.
Exemplo de Diagrama de Ishikawa aplicado
Imagine que uma empresa está enfrentando atrasos frequentes na entrega de pedidos.
Problema: Atraso nas entregas
📌 Máquina: Sistema de logística desatualizado.
📌 Mão de obra: Poucos funcionários no setor de expedição.
📌 Material: Embalagens inadequadas, exigindo retrabalho.
📌 Método: Processos de separação de pedidos lentos.
📌 Meio ambiente: Condições climáticas dificultando transporte.
📌 Medição: Falta de indicadores de performance na entrega.
Solução: A empresa decide atualizar o sistema de logística e contratar mais funcionários para o setor de expedição, reduzindo os atrasos.

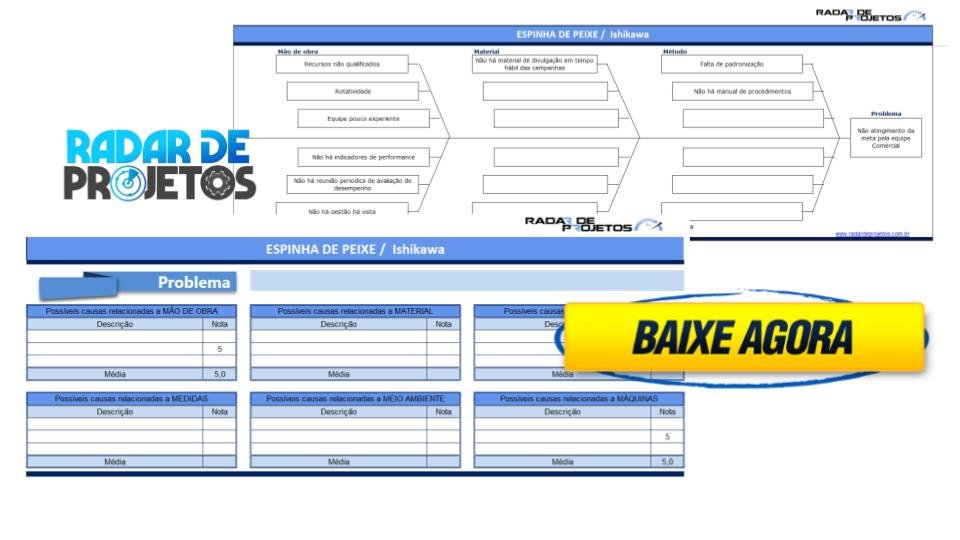

📌 Download Grátis > Diagrama Ishikawa
Dicas para usar o Diagrama de Ishikawa com mais eficiência
✅ Reúna um grupo multidisciplinar para a análise. Cada setor pode ter insights valiosos.
✅ Use dados reais para embasar as causas. Evite suposições.
✅ Revise periodicamente o diagrama. Processos mudam com o tempo.
✅ Combine com outras ferramentas. O Ciclo PDCA e o Diagrama de Pareto podem ajudar na análise e implementação de melhorias.
Conclusão: O Diagrama de Ishikawa como ferramenta essencial
O Diagrama de Ishikawa é uma ferramenta poderosa para empresas que querem identificar e solucionar problemas de forma estruturada.
Ao utilizar essa metodologia, as empresas conseguem:
✔ Descobrir a causa real dos problemas.
✔ Evitar retrabalhos desnecessários.
✔ Melhorar a eficiência dos processos.
✔ Tomar decisões estratégicas baseadas em dados.
Se sua empresa enfrenta desafios frequentes, experimente aplicar o Diagrama de Ishikawa e veja como a análise pode transformar a gestão da qualidade e a produtividade. 🚀
Agora que você aprendeu como utilizá-lo, que tal criar um Diagrama de Ishikawa para um problema atual da sua empresa?
