Ferramenta da qualidade : Tipos de Fluxograma

Tempo de leitura: 2 min

Escrito por Gaby Sabino
em 11/06/2018

NÃO PERCA MAIS NENHUMA NOVIDADE!

Deixe seu e-mail para receber conteúdos exclusivos e com prioridade.

Rate this post
Dando continuidade a série de posts relacionados algumas ferramenta da qualidade, como vocês viram anteriormente, que nem todo desenho de processo é um fluxograma e que algumas pessoas acham que fluxograma é sinônimo para notação de fluxo de processo. Fique conosco que hoje iremos falar mais um pouco sobre este assunto.

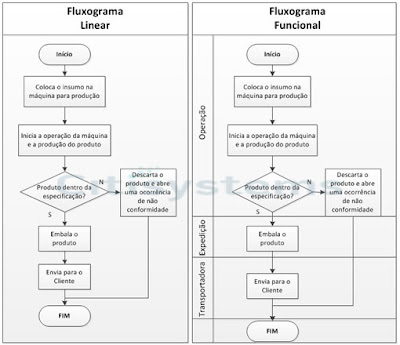

Existem regras e normas que definem um fluxograma, além de tipos de fluxogramas distintos. A seguir há 2 exemplos um de forma linear (fluxograma Linear) e outro forma matricial (fluxograma Funcional ou Matricial), que não se limitam a estes:



Como vocês podem observar na figura acima, as formas básicas de um fluxograma podem ser círculos, triângulos, retângulos, linhas, setas, dentre outros, conectados para afim de descrever o passo a passo de um processo.

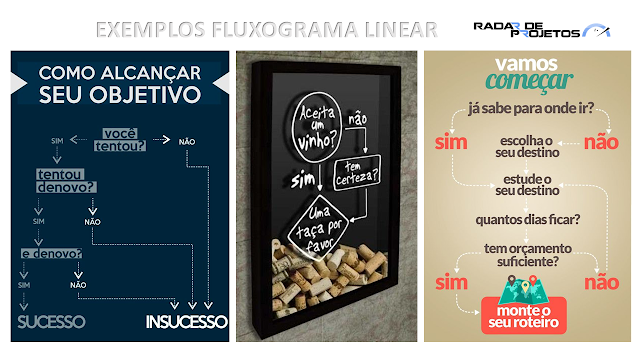

O Fluxograma Linear tem como objetivo exibir a sequência do trabalho passo a passo, compondo todo o projeto do escopo, identificando retrabalhos, redundâncias e também eliminando etapas desnecessárias, sendo assim otimizando o tempo, diminuindo os custos, produzindo em menor tempo.

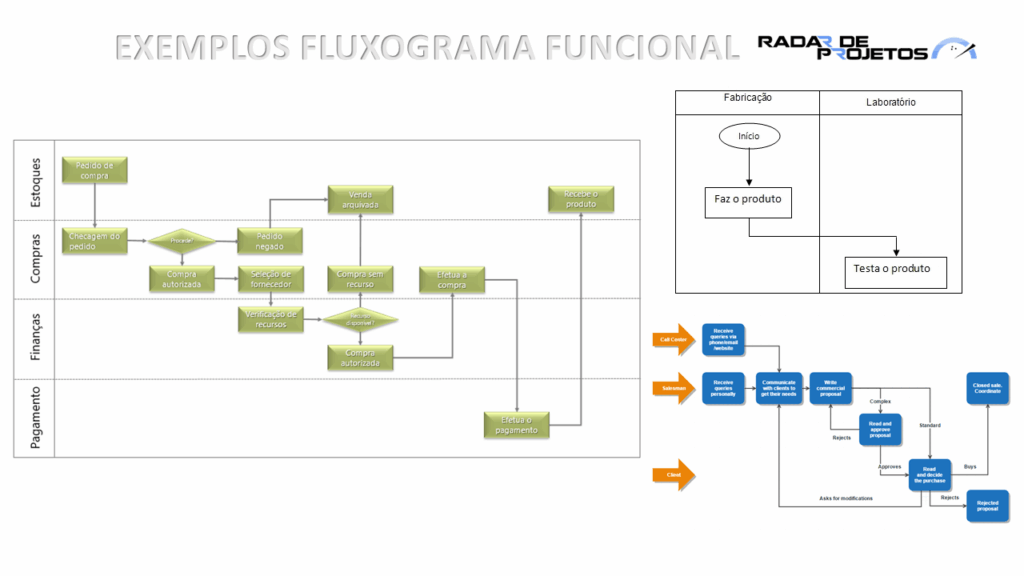

O Fluxograma Funcional visa mostrar o fluxo do processo atual da empresa, e quais os setores e funcionários envolvidos em cada etapa. Você precisa entender bem como utilizar as linhas verticais ou horizontais para que possa definir cada responsabilidade e função entre os funcionários.

Vejam os exemplos a seguir:

Os fluxogramas podem ser criados em ferramentas básicas como pacote office, como Word, Power Point e Excel ou ferramentas específicas de criação de fluxos.

Sabendo o que é um fluxograma e para que serve, você pode seguir os próximos passos:

  1. Desenhar o fluxograma atual do processo (Começando da esquerda para direita);
  2. Desenhar o fluxograma das etapas que o processo DEVERIA seguir;
  3. Verificar em que os diagramas diferem;
  4. Aí pode estar a causa do problema e oportunidades de melhoria.

Até a próxima!

Forte abraço!
Gaby Sabino


Fonte:
Verdadeiro Poder – Vicente Falconi
https://marketingfuturo.com/o-que-e-fluxograma/
https://www.heflo.com/pt-br/modelagem-processos/como-fazer-um-fluxograma-de-processos/
https://www.setting.com.br/blog/processos/fluxograma-de-processo/
https://www.fm2s.com.br/tudo-sobre-fluxograma/
https://www.fm2s.com.br/tudo-sobre-fluxograma/
https://pt.wikipedia.org/wiki/Fluxograma
https://www.voitto.com.br/blog/artigo/fluxograma
https://www.citisystems.com.br/fluxograma/
https://www.lucidchart.com/pages/pt/o-que-e-um-fluxograma
https://blog.smlbrasil.com.br/2017/07/07/5-passos-para-criacao-de-um-fluxograma/
http://www.venki.com.br/blog/significados-simbolos-fluxograma-de-processos/
http://www.venki.com.br/blog/notacao-bpmn/
https://medium.com/@julianas/padroniza%C3%A7%C3%A3o-no-mapeamento-de-processos-do-fluxograma-%C3%A0-nota%C3%A7%C3%A3o-bpmn-b78256721d4e
https://blog.smlbrasil.com.br/2017/06/30/voce-sabe-mesmo-o-que-e-um-fluxograma/
